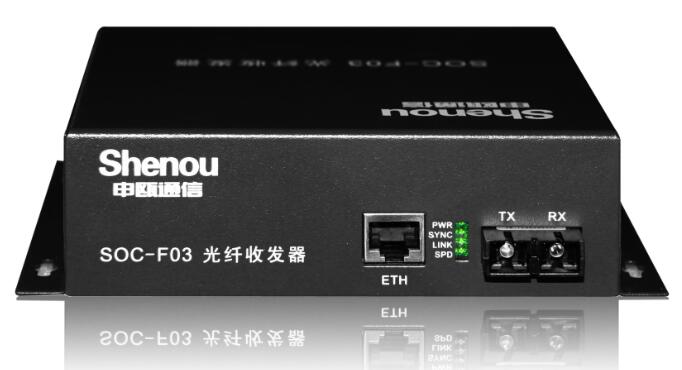

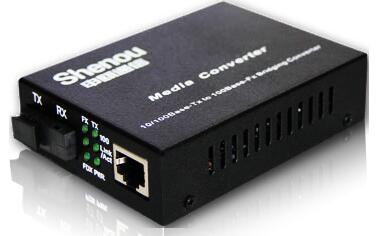

光纖收發器在今天的寬帶接入網中占有重要地位，是實現用戶駐地網和骨干網之間無縫連接的關鍵一環。SOC-F03桌面式光纖收發器，可提供10/100/1000Base-T接口，經過Smartbits 6000B嚴格測試，保證100%帶寬、無丟包。SOC-F03集中式光纖收發器，可提供1個網管插槽、2個電源插槽、16個業務插槽（10/100/1000Base-T接口），經過Smartbits 6000B嚴格測試，保證100%帶寬、無丟包。產品主要用于以太網數據業務和大客戶業務IDC機房大帶寬光纖傳輸點對點通信。
功能特點
◆符合IEEE802.3、IEEE802.3u和IEEE802.3z、IEEE802.3ab標準
◆支持10/100Mbps和10/100/1000Mbps以太網電接口，全/半雙工自適應，網絡接口支持平行、交叉、千兆線自適應
◆光纖傳輸距離:2KM或5KM(多模)、20-100KM(單模)
◆工作波長：850nm、1310nm、1550nm
◆標準接口RJ-45,可驅動100Ω，非屏蔽雙絞線(UTP)和150Ω屏，蔽雙絞線(STP)
◆具有AC220V和DC-48V兩種供電方式
物理屬性
物理尺寸：167(寬)×135(深)×44(高)。
供電方式內置電源AC:220V/DV:-48V(可選)。
整機功耗：≤1.5W。
工作溫度：0℃～70℃；工作相對濕度：5%～95%無凝結(室溫)。
儲存溫度：-40℃～105℃；儲存相對濕度：5%～95%無凝結(室溫)。
配置接口參數
光路接口標配：1x9光模塊x1個,選配：SFP熱插拔光模塊x1個
接口類型標配：雙纖SC(1310nm),選配：雙纖FC、LC接口(1310nm),單纖SC、FC、LC接口(1310/1550nm)
傳輸距離標配：20Km,選配：60Km~120Km
網絡接口標配：RJ45x1個(10/100/1000Mbps自適應)

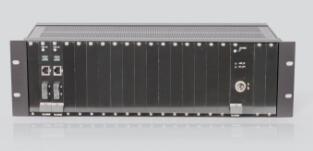

SOC-F03集中式以太網光纖收發器（工業級高3U）可提供1個網管插槽、2個電源插槽、16個業務插槽（10/100/1000Base-T接口），經過Smartbits 6000B嚴格測試，保證100%帶寬、無丟包。產品主要用于以太網數據業務和大客戶業務IDC機房大帶寬光纖傳輸點對點通信。最大好處在于中心機房布放簡單方便，不需一大堆單個堆放。
工業級集中式光纖收發器功能特點
采用插板式結構，方便擴容維護
采用220V/-48V可選電源供電，提供熱備份冗余供電功能
通過面板指示燈可觀察各種工作狀態
所有線纜從背面接入，正面簡潔美觀
設備提供接地保護
全表面貼裝工藝，工業級設計，可靠性高
可統一納入SOC-NM2005網管平臺，提供完善的網管功能
19槽（1個網管槽位+16個業務槽位+2個電源槽位）
機架式(3U)： 488mm（寬）×180mm（深）×132mm（高）
AC/DC可選供電DC：-44V～-56V(紋波≤5%)；AC：190V～260V
整機功耗<35W

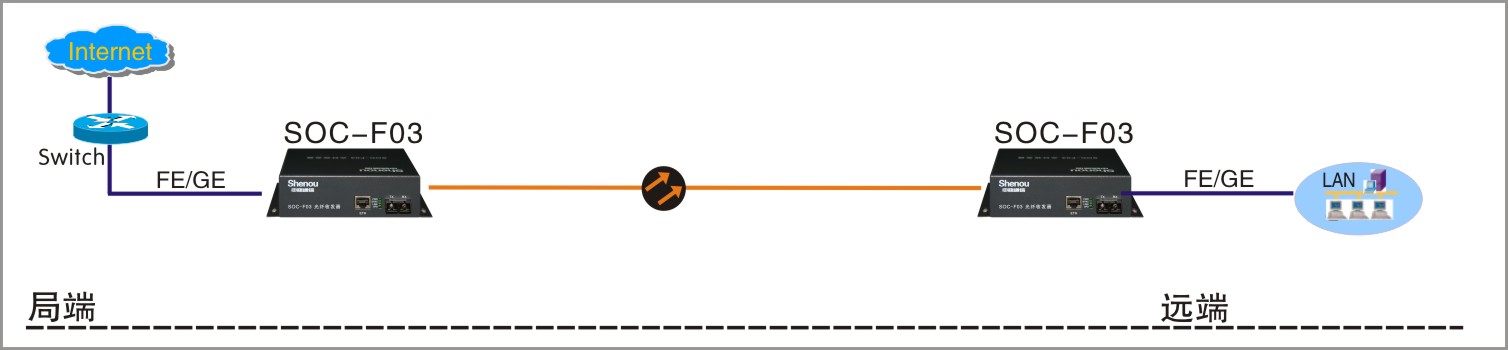

SOC-F03典型應用圖（桌面式）

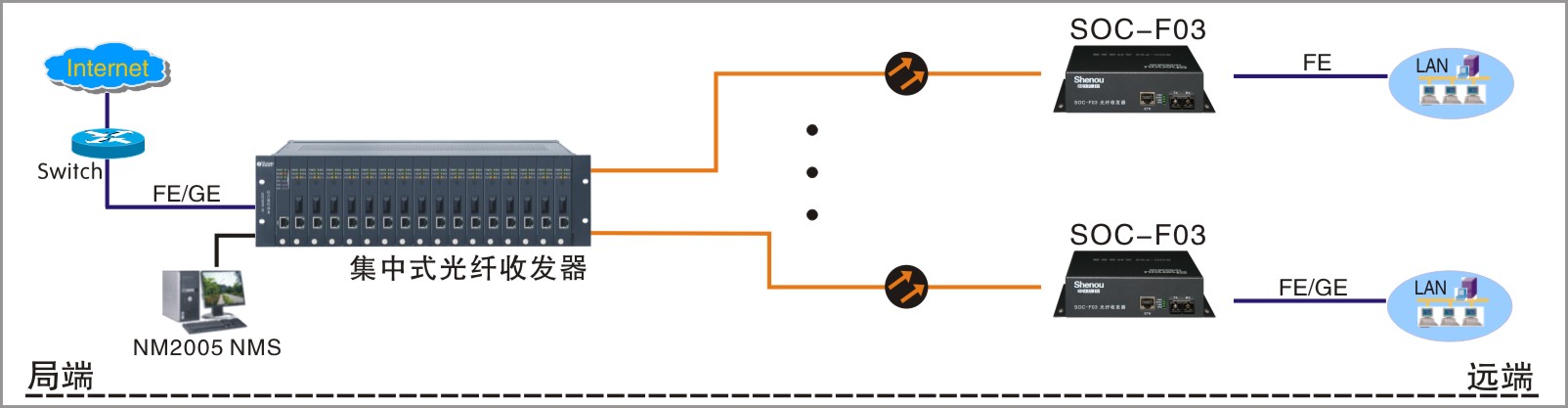

SOC-F03典型應用圖（集中式）
