SOC-DIP 系列是工業級網絡冗余產品，是屬于工業以太網交換機系列內的一款產品。用處：為網絡數據傳輸提供了可靠保障，當環網某節點發生意外中斷，設備能迅速切換鏈路。產品支持千兆光纖環網、發生故障時快速倒換、故障恢復后自動愈合；自動自愈時間，愈合時間小于20毫秒。
SOC-DIP工業冗余以太網交換機特點
◆ 符合IEEE802.3、802.3u、802.3x、802.1D、802.1W、802.1Q、802.1p 、802.1X、802.3ad；
◆ 支持基于端口的VLAN，IEEE 802.1Q VLAN和GVRP協議；
◆ MAC地址表：可以學習4096個MAC地址；
◆ 光纖接口上行光纖、下行光纖采用1x9或SFP光接口單纖/雙纖、單模/多模可選，多模0-20km,單模0-120km；
◆ 波長：單模1310nm/1550nm 多模850nm/1310nm（可選）；
◆ 支持點對點、點對多點的鏈狀多節點網絡結構；
◆ 電口支持10Mbps、100Mbps自協商；
◆ 支持MDI/MDI-X自動識別，全雙工/半雙工自協商內置；
◆ 允許通過最大偵長；
◆ 支持廣播風暴保護；
◆ 自愈時間小于20毫秒
◆ 端口限流：提供所有端口流浪限速功能。
◆ VLAN：提供良好的VLAN管理體系，可實現環網組網中各級設備，各端口間的隔離，提供安全性的同時，極大地豐富了客戶的各種應用需求。
◆ 端口隔離：提供單板中各端口間的絕對隔離，優先于VLAN隔離。8個業務口之間可以做數據隔離，主要是用于特別應用時需要數據保密的需要。
◆ web管理:web統一管理，提供賬號管理，在線升級，數據備份，功能配置，警信息圖文并茂等。
優勢
◆ 告警及日志：提供了良好的獨立實時告警界面，及告警日志下載。
◆ 鏈路故障信息：可實時清楚地查看環網中故障節點的地理位置、IP等相關信息。
◆ 告警郵件提示：可以將告警信息直接發送到郵箱。支持POP3和SMTP協議。
◆ VLAN：提供良好的VLAN管理體系，可實現環網組網中各級設備，各端口間的隔離，提供安全性的同時，極大地豐富了客戶的各種應用需求。
物理屬性
◆ 容量接口(滿配)4口、8口、16口個RJ45：10/100Mbps自適應，SFPx6個：1.25Gbps
◆ 物理尺寸：483(寬)×233(深)×44(高)
◆ 供電方式：內置電源支持AC/DC雙電源供電 AC：190V～260V，DC：-44V～-56V(紋波≤5%)
◆ 整機功耗：<10W
◆ 工作溫度：0℃～70℃；工作相對濕度：5%～95%無凝結(室溫)
◆ 儲存溫度：-40℃～105℃；儲存相對濕度：5%～95%無凝結(室溫)
SOC-DIP工業冗余以太網交換機應用方案

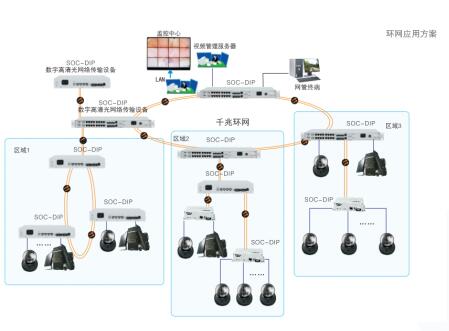

該方案主要應用于視頻監控系統，將各監控點的攝像機監控圖像、云臺數據接入到SOC-DIP設備組網中，SOC-DIP設備的組網保證了數據傳輸?shù)姆�(wěn)定性，并通過SOC-DIP設備上行口將數據傳輸?shù)絊OC-DIP設備的1000M組網中，可以傳輸遠距離監控終端。

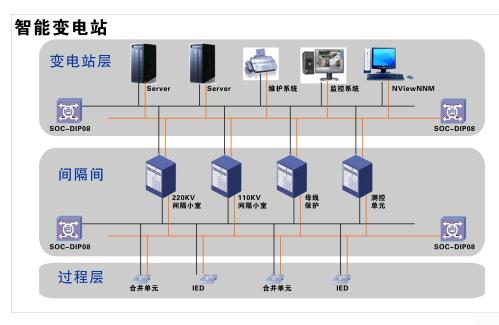

智能變電站：該方案是一個在鏈型組網中作為光纖收發器的應用，上圖描述了在智能變電站控制的應用中，SOC-DIP設備作為光纖收發器使用，將過程層的數據發到變電層去。

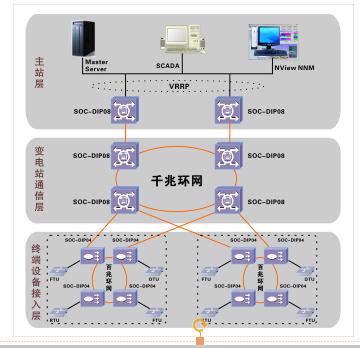

該方案主要應用于變電站的監控，每個終端設備接入層內的多臺SOC-DIP設備組成環形網絡，保證了數據正常傳輸。并通過上行口，傳送到變電站的通信層的環形網絡組網中，在通過該組網的上行口，發送到主站層統監控服務器內。

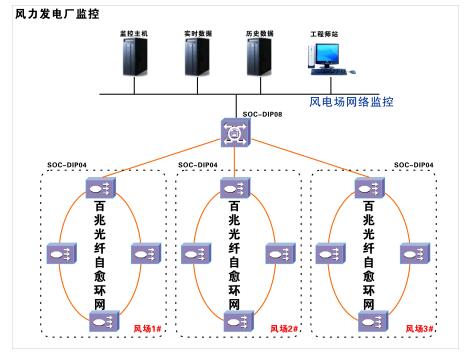

該方案主要應用于風力電站的監控，每個風場內的多臺SOC-DIP設備組成環形網絡，保證了數據正常傳輸。并通過上行口，傳送到主設備服務器。可以在上層統一監控。
